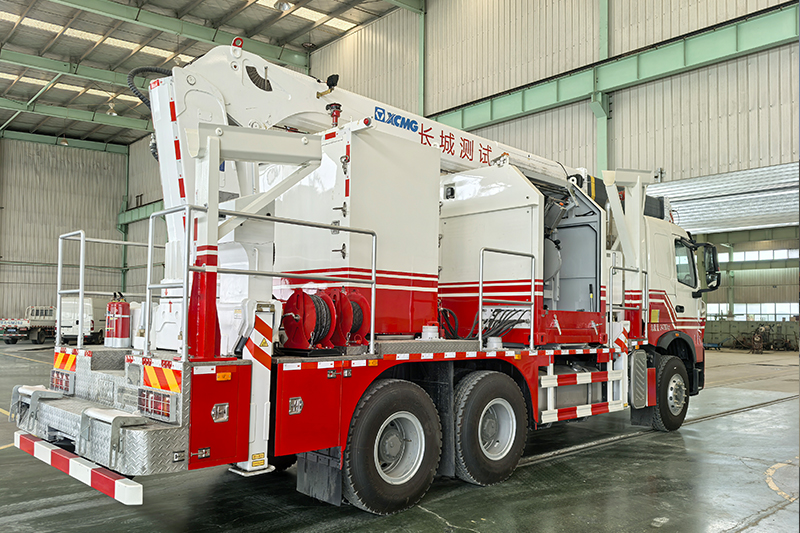

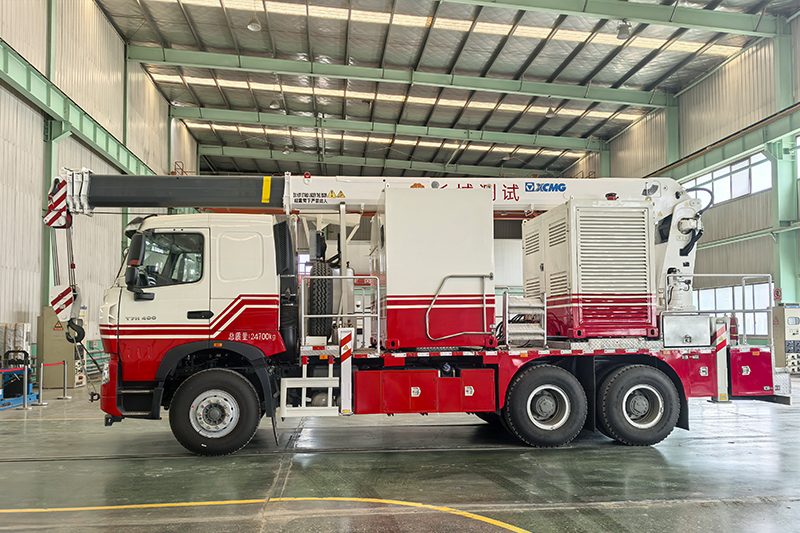

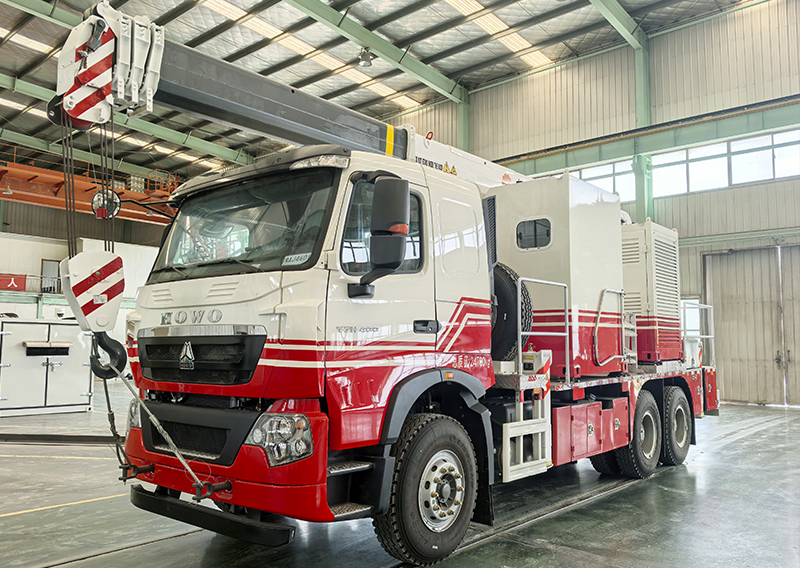

海獅牌LC5252TCS測試井架車較常規生產測試車減少了配套車輛和操作人員，節約了人工、油料、維修、運行等生產成本。不僅降低了交通安全風險，提高了施工作業效率，真正實現了一車多用。
隨車起重機在設備后端居中設置，整車左右重心在中心線上，保證行車安全。采用13T吊機并配有H型四支腿，作業幅度、作業高度可滿足不同地區試井需求。本設備動力撬和絞車操作撬獨立且標準化設計，實現多套撬體互換使用。撬體可以在車輛平臺上進行測試作業，也可以將撬體整體吊裝到地面完成測試作業。本設備的傳動系統選用進口泵、馬達、減速機，計量系統選用國際知名品牌。適用氣井高速震擊作業、水井鋼絲試壓、投勞等作業。
整車 | 外形尺寸 | 長×寬×高：10050×2500×3950mm |
總質量 | 25000kg | |
整備質量 | 24470kg | |
結構形式 | 車載撬式 | |
底盤 | 型號 | 重汽ZZ1257N464HF1 |
驅動形式 | 6x4 | |
馬力 | 294kW/ 1900rpm | |
排放 | 國Ⅵb排放標準 | |
前排乘員 | 2人 | |
隨車起重機 | 額定起重量 | 13噸 |
最大工作幅度 | 21.2米 | |
最高工作高度 | 22米 | |
撬體 | 布局 | 分體撬 |
材料及成型 | 碳素結構鋼焊接 | |
附件 | 不銹鋼門鎖 | |
3C鋼化玻璃窗戶 | ||
標準集裝箱鎖 | ||
液壓系統 | 泵和馬達品牌 | Rexroth |
控制形式 | 液壓控制 | |
絞車總成 | 滾筒容量 | 0.16〞鋼絲，25000ft |
滾筒最大拉力 | 4400lbs | |
滾筒線速度 | 0-18000m/h | |
發動機 | 型號 | CumminsB3.9CS4 110C |
最大功率 | 81KW@2500RPM | |
柴油箱容積 | 180L | |
電氣系統 | 直流24V | 來自蓄電池 |
直流24V用電設備 | 外部泛光燈1*26W | |
動力艙燈、絞車艙燈、滾筒燈3*12W | ||
操作艙直流燈1*8W | ||
井口防爆燈2*50W | ||
液壓油散熱風機300W | ||
計量面板、電磁閥、儀表、風扇 | ||
PCE | 控制雙閘板BOP | 壓力3000psi |
控制STUFFING BOX | 壓力3000psi | |
計量系統 | 深度 | 機械+電子 |
張力計 | 液壓+電子 | |
MP20 | 20吋計量輪，適用投撈、震擊鋼絲作業 |
