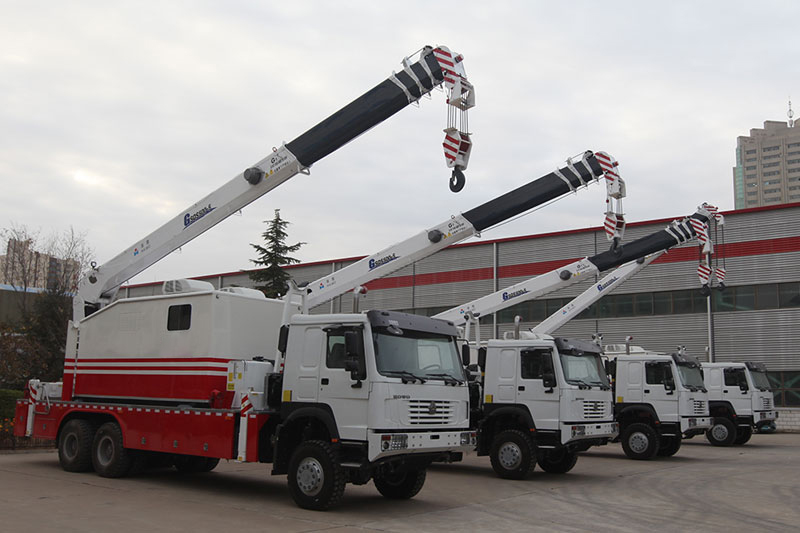

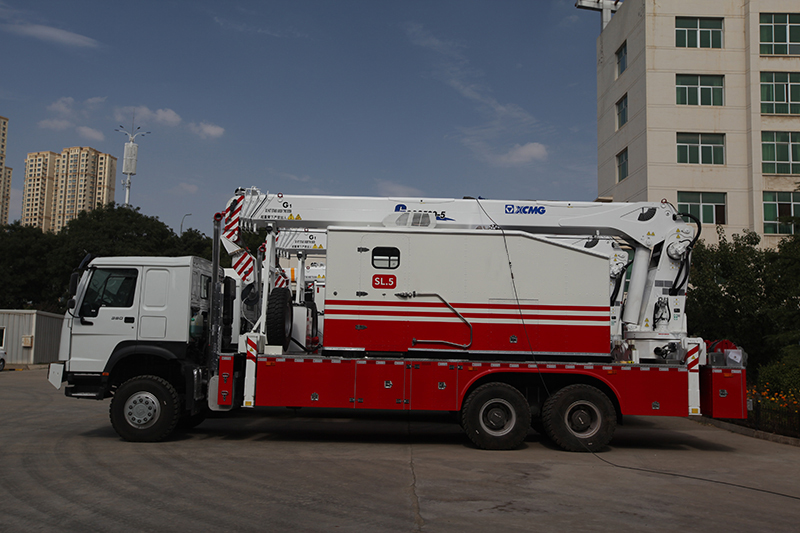

海獅牌LC5320TCS測試井架車較常規生產測試車減少了配套車輛和操作人員，節約了人工、油料、維修、運行等生產成本。不僅降低了交通安全風險，提高了施工作業效率，真正實現了一車多用。
隨車起重機在設備后端居中設置，整車左右重心在中心線上，保證行車安全。

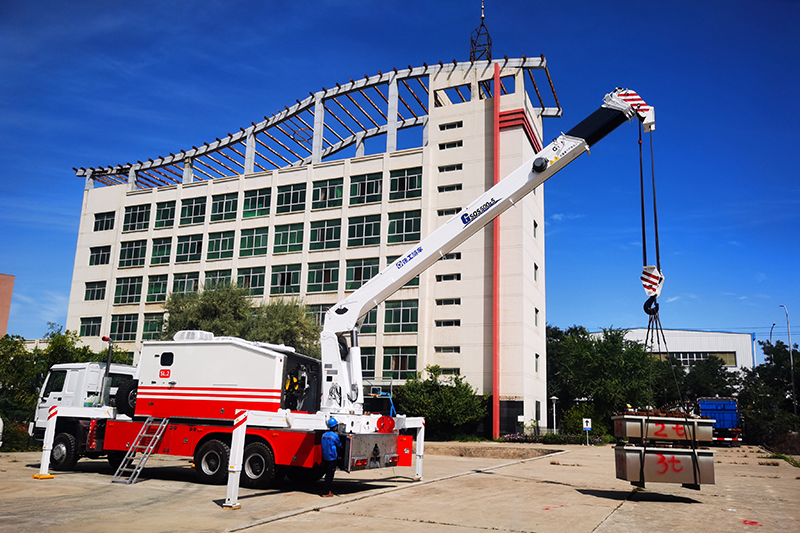

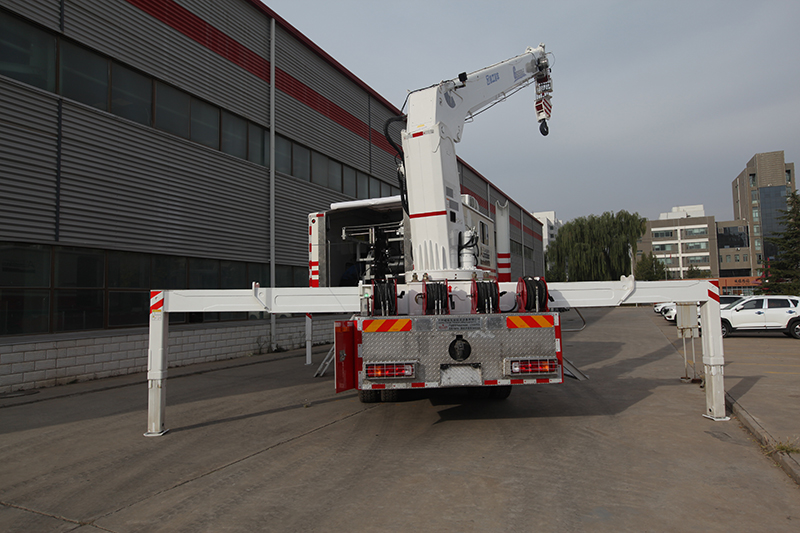

采用20T吊機并配有H型前后四支腿，操作系統和絞車系統艙體可向一側旋轉30度，確保出纜及工作視線不受阻擋，作業幅度、作業高度滿足不同地區試井需求。
本設備的傳動系統選用力士樂等進口泵、馬達、減速機，計量系統選用國際知名品牌。
適用氣井高速震擊作業、水井鋼絲試壓、投勞等作業。
項目 | 參數 | |
絞車 | 容量 | 鋼絲8000m（Φ3.2mm），鋼絲8000m（Φ4.8mm） |
提升能力 | 20kN | |
提升速度 | Φ3.2mm鋼絲120～24000m/h,Φ4.8mm鋼絲120-24000m/h(震擊、投撈） | |
傳動形式 | 取力器＋液壓系統＋減速器+鏈條 | |
液壓系統 | rexroth/DANFOSS | |
底盤 | 重汽ZZ2257N5857C1 | |
井?接制系統 | 可控制雙閘板防噴器和防噴盒 | |
驅動形式 | 6*6 | |
乘員人數 | 2人 | |
整車外形尺寸 | 長*寬*高11490mmx2550mmx4553mm | |
軸距 | 5800mm+1400mm | |
發動機 | 型號 | D10.38-30 |
功率 | 279kW/2000千瓦/轉每分鐘 | |
最大扭矩 | 1590N·m/（1200?1500）r/min | |
變速箱 | 19710 | |
整備質量 | 32t | |
最高車速 | 76km/h | |
接近角 | 31° | |
離去角 | 17° | |
其他 | 可附帶試壓裝置，耐?溫 | |
序號 | 項目 | 參數 |
1 | 最大起升力矩 | 520kN ? m |
2 | 基本臂最大起升重量 | 20t |
3 | 最大伸臂長度 | 23m |
4 | 最大起升高度 | 25 m |
5 | 起重機自重 | 8.4t |
6 | 起重機最大工作壓力 | 28Mpa |
7 | 液壓系統額定流量 | 80+40 L/min |
8 | 操作方式 | 手動/車輛左右后側站立操縱 |
9 | 支腿結構形式 | 雙腔伸縮方箱支腿 |
10 | 回轉范圍 | 360°全回轉 |
11 | 安全裝置 | 過載保護（卸荷）、過卷保護（卸荷）、溢流閥、起升平衡閥、回轉平衡閥、變幅平衡閥 |
12 | 起升機構 | 單起升機構，為液壓馬達+行星機構（常閉制動） |
13 | 吊鉤安放位置 | 駕駛室后車廂前 |
14 | 伸縮臂 | 1節基本臂和4節伸縮臂組成，同步伸縮 |
