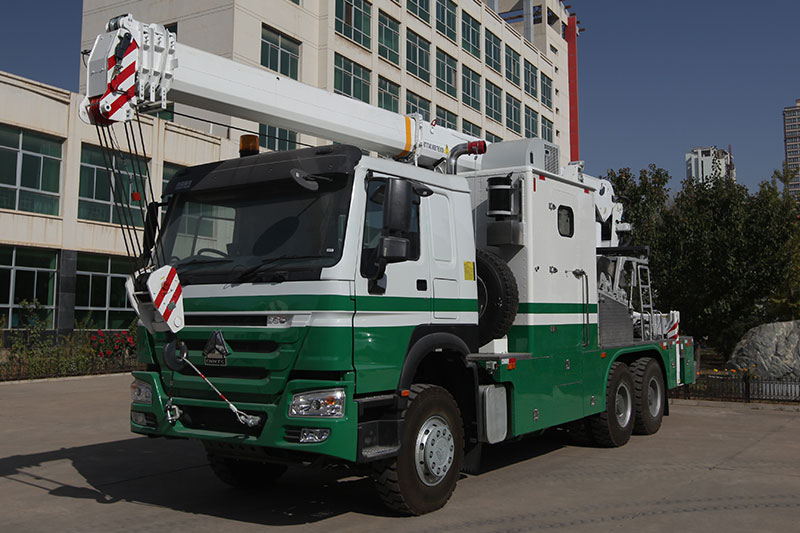

海獅牌LC5251TCS測試井架車較常規生產測試車減少了配套車輛和操作人員，節約了人工、油料、維修、運行等生產成本。不僅降低了交通安全風險，提高了施工作業效率，真正實現了一車多用。

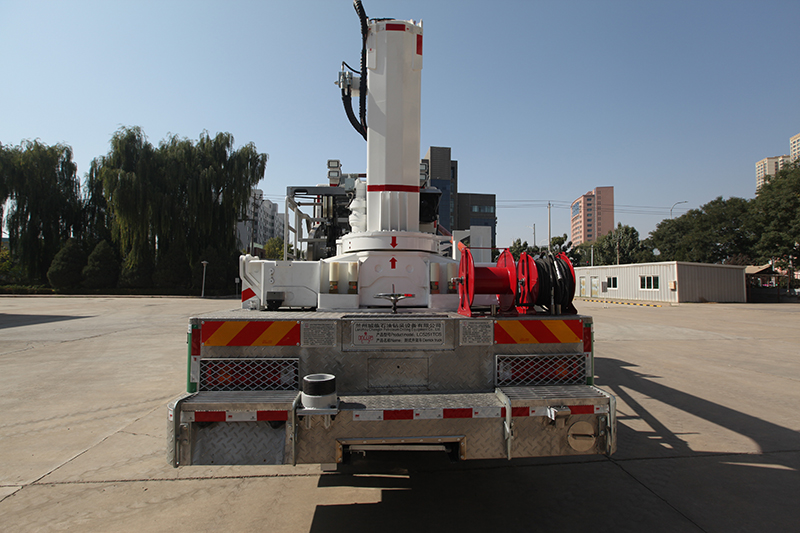

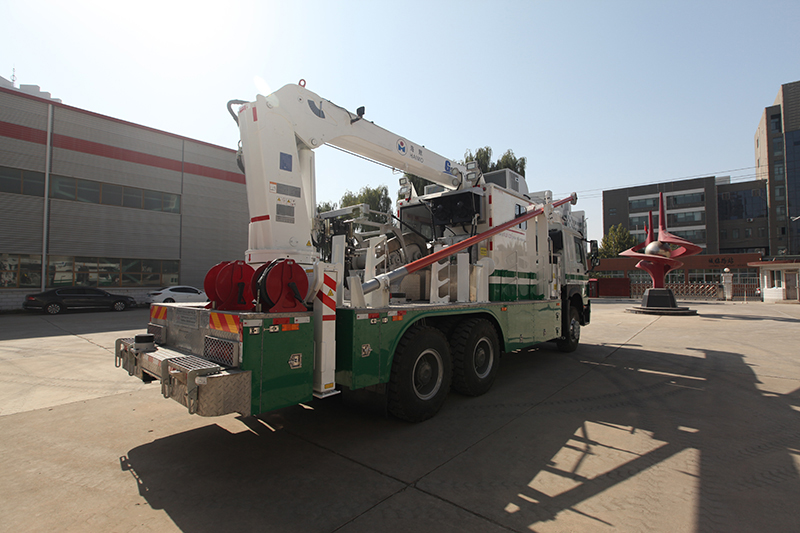

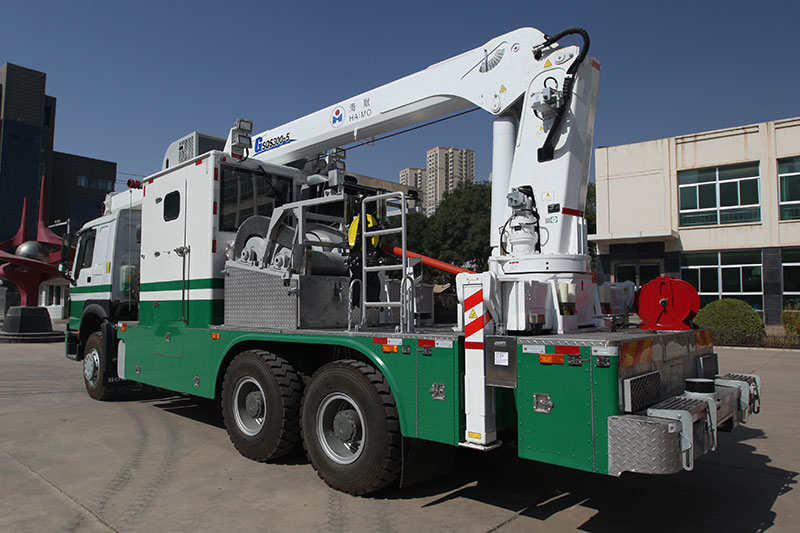

隨車起重機在設備后端居中設置，整車左右重心在中心線上，保證行車安全。
采用12T吊機并配有H型雙支腿，作業幅度、作業高度可滿足不同地區試井需求。
本設備的傳動系統選用進口泵、馬達、減速機，計量系統選用國際知名品牌。
適用氣井高速震擊作業、水井鋼絲試壓、投撈等作業。
項目 | 參數 | |
絞車 | 容量 | 雙滾筒結構，鋼絲7500m（Φ2.8mm），鋼絲7500m（Φ3.2mm） |
提升能力 | 4400lbs（20kN) | |
提升速度 | 鋼絲120-24000m/h(震擊、投撈） | |
傳動形式 | 取力器＋液壓系統＋減速器+鏈條 | |
液壓系統 | exroth/DANFOSS | |
計量系統 | benchmark/ASEP | |
防爆 | 可防爆 耐?溫 | |
井?接制系統 | 可控制雙閘板防噴器和防噴盒 | |
發電機 | 哈里森10Kw或其它 | |
底盤 | 重汽ZZ1257N4647-B1（豪沃底盤） | |
驅動形式 | 6*4 | |
乘員人數 | 2人 | |
整車外形尺寸 | 長*寬*高 10400mmx2520mmx4046mm | |
軸距 | 4600mm+1350mm | |
發動機 | 型號 | WD615.69 |
功率 | 246Kw/2200千瓦/轉每分鐘 | |
最大扭矩 | 1350/1100～1600 | |
變速箱 | HW19709XST | |
整備質量 | 25t | |
最高車速 | 80km/h | |
接近角 | 17° | |
離去角 | 14° | |
序號 | 項目 | 參數 |
1 | 最大起升力矩 | 330kN ? m |
2 | 基本臂最大起升重量 | 12t |
3 | 最大伸臂長度 | 21m |
4 | 最大起升高度 | 21.6 m |
5 | 最大作業半徑 | 20 m |
6 | 起重機自重 | 4.75t |
7 | 起重機最大工作壓力 | 26Mpa |
8 | 液壓系統額定流量 | 63+40 L/min |
9 | 起升速度 | 12m/s |
10 | 操作方式 | 手動/車輛右后側站立操縱 |
11 | 支腿結構形式 | 雙腔伸縮方箱支腿 |
12 | 回轉范圍 | 360°全回轉 |
13 | 安全裝置 | 過載保護（卸荷）、過卷保護（卸荷）、溢流閥、起升平衡閥、回轉平衡閥、變幅平衡閥 |
14 | 起升機構 | 單起升機構，為液壓馬達+行星機構（常閉制動） |
15 | 吊鉤安放位置 | 駕駛室前 |
16 | 伸縮臂 | 1節基本臂和4節伸縮臂組成，同步伸縮 |
