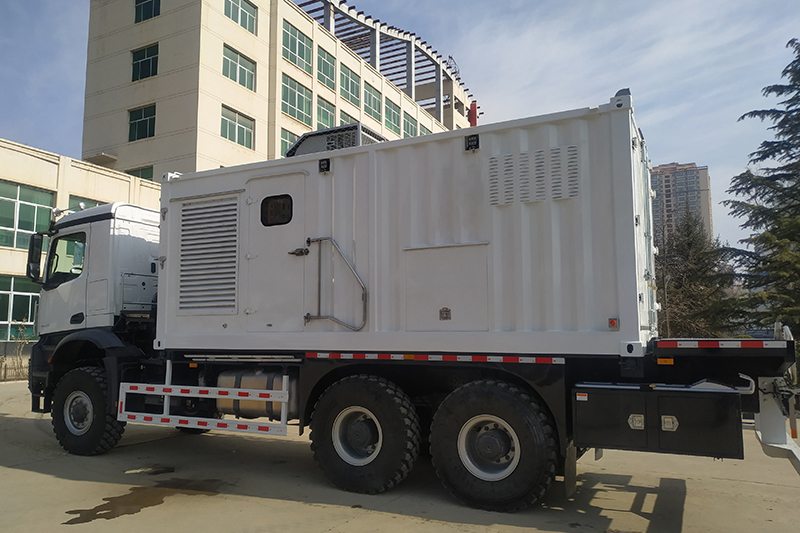

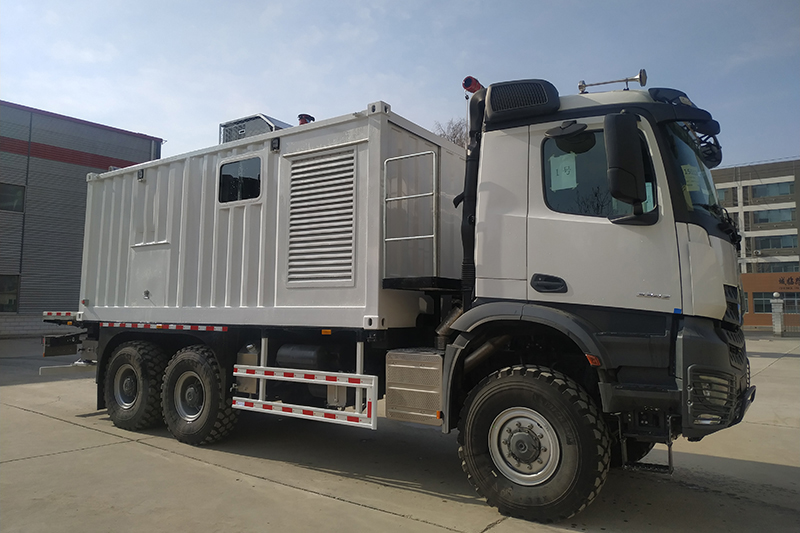

LC5252TCJ測井?采?奔馳6x6全驅動越野底盤，動?強勁，越野能?強；雙動?源驅動絞?，撬體可以在底盤上作業，也可以單獨作業；液壓傳動系統選?Rexroth泵?達組成的閉式液壓回路，并配?功率?星減速器，使絞?傳動平穩，測試速度范圍?，質量穩定可靠，能夠滿?不同試井速度的要求；絞?油泵控制采?雙?柄液控形式，結構簡單，質量可靠，操作輕便靈活；設備主要?于油?井鋼絲震擊、投撈、試井等作業。
整車 | 外形尺寸 | 長×寬×高：11000×2500×4100mm |
總質量 | 25000kg | |
整備質量 | 23000kg | |
結構形式 | 車載撬式 | |
底盤 | 型號 | Mercedes-Benz Arocs 3342E3（底盤可選） |
驅動形式 | 6x6 | |
馬力 | 310kW（422hp）/ 2100N·m | |
排放 | 歐Ⅲ排放標準（排放依據國家標準執?） | |
前排乘員 | 2人 | |
撬體 | 布局 | 三艙結構 |
液壓系統 | 泵和馬達品牌 | REXROTH |
控制形式 | 液壓控制 | |

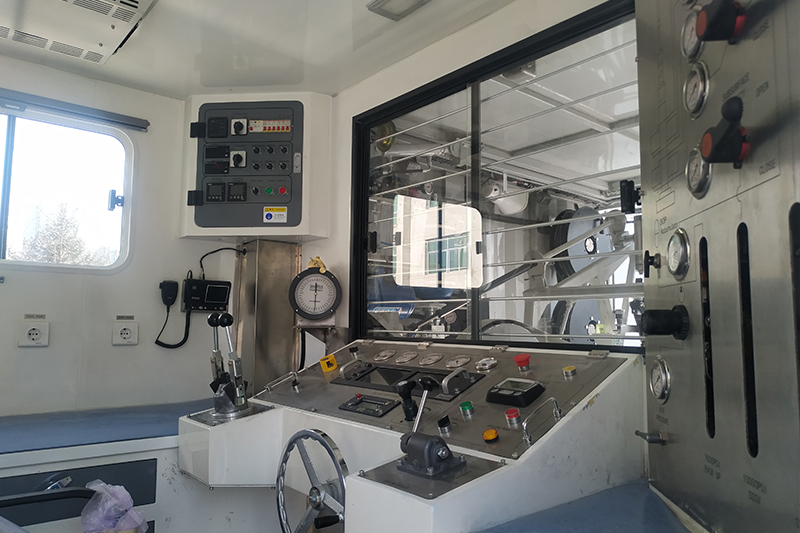

手柄形式 | 雙桿手柄 | |

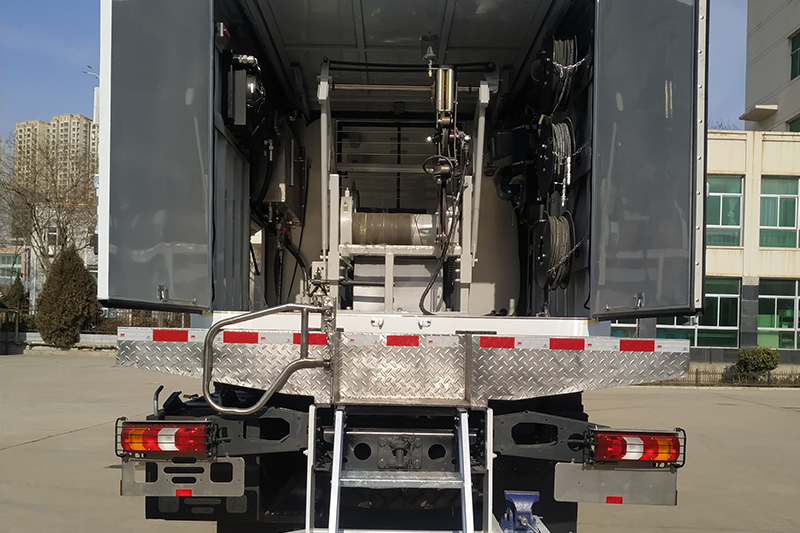

絞車總成 | 滾筒容量 | 滾筒Ⅰ： 0.108〞鋼絲，30000ft |
滾筒Ⅱ： 0.125〞鋼絲，30000ft | ||
滾筒Ⅲ： 3/16〞 鋼絲，20000 ft | ||
滾筒最大拉力 | 滾筒Ⅰ： 0.108〞鋼絲，2000LBS | |
滾筒Ⅱ： 0.125〞鋼絲，3300LBS | ||
滾筒Ⅲ： 3/16〞 鋼絲，4000LBS | ||
滾筒提升速度 | 0.108〞?0.125〞鋼絲120?24000m/h,3/16〞編織鋼絲120-24000m/h(震擊、投撈） | |
發動機 | 型號 | CATERPILLAR C7.1 /Cummins QSB3.9-C110-30 |
最大功率 | 129KW@2200RPM/81kW@2200 rpm | |
柴油箱容積 | 150L | |
電氣系統 | 直流24V | 來自蓄電池 |
交流220V/50Hz | 來自液壓發電機或外接電源 | |
發電機參數 | 10KVA/220V/50Hz | |
直流24V用電設備 | 外部左右側泛光燈4*26W | |
動力艙燈、絞車艙燈、滾筒燈5*12W | ||
操作艙直流燈2*8W | ||
井口防爆燈2*50W | ||
液壓油散熱風機460W | ||
計量面板、電動閥、儀表、風扇 | ||

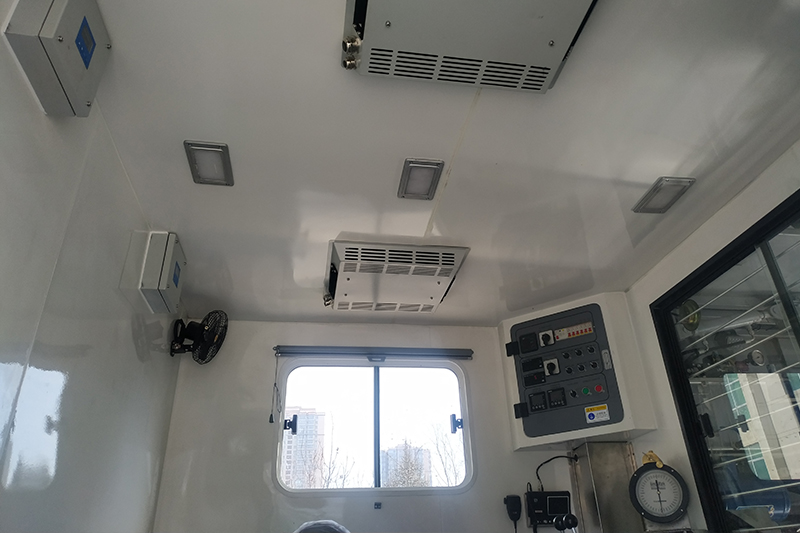

交流220V/50Hz用電設備 | 操作艙照明燈1*9W | |
井口防爆燈2*40W | ||
絞車艙燈2*12W | ||
空調2*2.2kw | ||
插座 | ||
井控系統 | BOP | 壓力3000psi |
STUFFING BOX | 壓力3000psi | |
SSSV | 壓力10000psi |
